?產品概述
ANGS系列電網模擬電源，專門針對光伏、風能等新能源行業開發，適用于逆變器的測試及驗證。電源采用FPGA數字化控制技術，逆變器測試流程可完全實現智能化；具備正弦波輸出模式和多種諧波疊加輸出模式，單相、兩相或三相低(零)電壓穿越，能夠充分模擬各種電網異常狀況，可配合完成過欠壓、過欠頻、不平衡及防孤島保護功能測試，滿足相關法規的測試要求。
?產品特點
l采用FPGA數字化控制技術，逆變器測試流程可完全實現智能化。
l具備高性能低(零)電壓穿越功能。
l電壓和頻率可設置為階梯、步階或漸變等復雜編程方式，輕松實現過欠壓，過欠頻測試。
l具備諧波模式，可疊加2~40次諧波。
l三相不平衡模式，可調節三相電壓及三相相位差，實現三相不平衡測試。
l具備高壓直流輸出，可與光伏逆變器組成環路測試。
l3倍額定電流沖擊承受2S，帶載能力強。
l測量功能齊全：電壓、電流、電流峰值、頻率、有功功率、視在功率、功率因數、電壓峰值因數。
l在線監控功能：輸出狀態下監控IGBT溫度、變壓器溫度、風機轉速、輸入電壓等參數。
l“黑匣子”功能：自動記錄報警時的電源狀態、報警代碼等，極大縮短維護時間。
l風機轉速根據電源溫度自動調整，降低噪音。
lLock鍵，人性化設計，5分鐘不操作自動鎖定，防止誤操作。
l機箱采用組合機柜形式，8寸大屏幕彩色液晶顯示。
l標配RS232通訊接口，可選配RS485、GPIB、Ethernet通訊接口或模擬控制方式。
?產品應用
ANGS系列電網模擬電源可模擬過欠壓，過欠頻，低(零)穿越等曲線，利用防孤島負載或交流電子負載，可測試逆變器的過欠壓，過欠頻，防孤島保護等性能。AN53系列、ANEVH系列太陽能電池模擬器可模擬各種太陽能電池I-V曲線，驗證逆變器的最大功率追蹤能力，并配合做逆變器老化測試及過欠壓保護等; AN87系列多通道功率分析儀對逆變器功率，諧波，效率等參數進行全面測量分析，從而綜合分析逆變器性能。三種設備可通過專業的上位機測試軟件進行系統集成，組成一個全面的逆變器測試系統和解決方案。

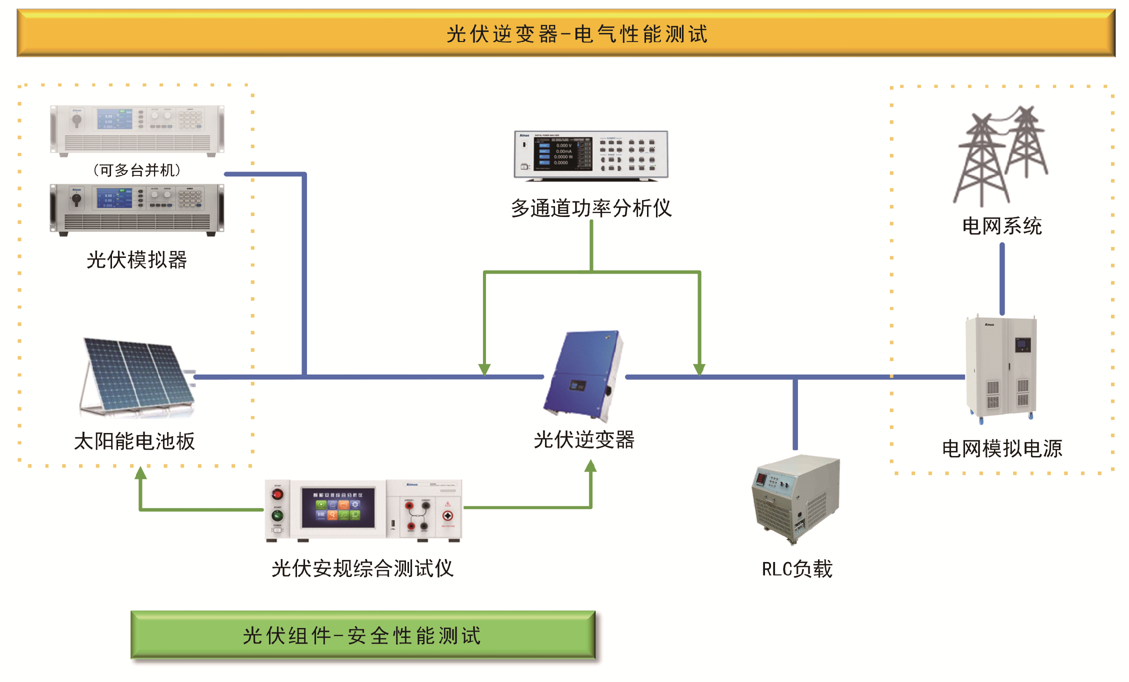

l電網模擬電源、太陽能電池模擬器及功率分析儀組成逆變器測試系統

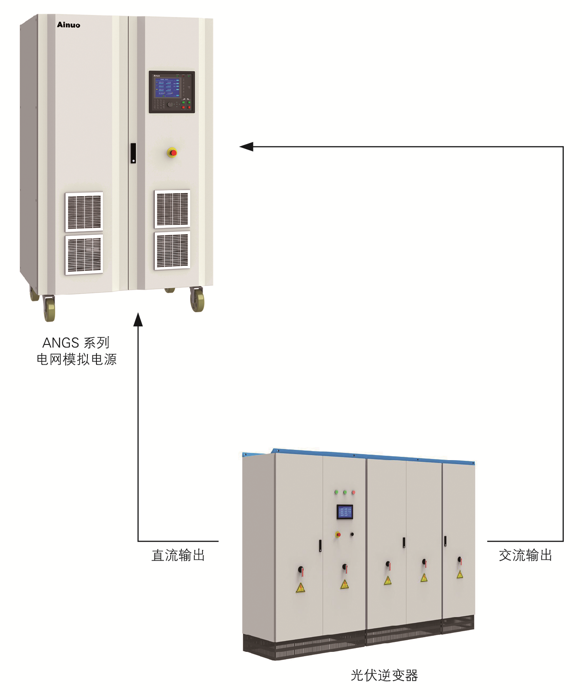

l電網模擬電源輸出高壓直流，單獨與逆變器組成環路測試
ANGS系列電網模擬電源的直流輸出端接入逆變器的直流輸入端，逆變器的輸出端并在模擬電源的輸出端，兩者組成環路測試，能量在環路內流動，在完成某些特定測試的情況下，為用戶節約了設備投入。

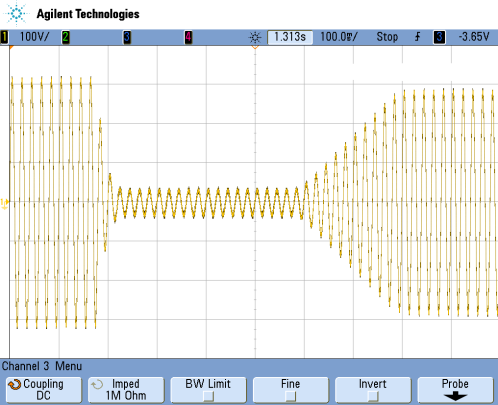

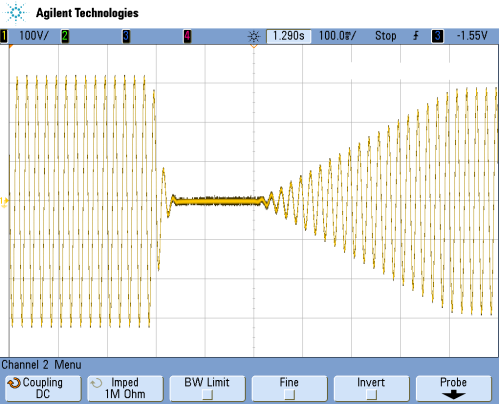

l低(零)電壓穿越

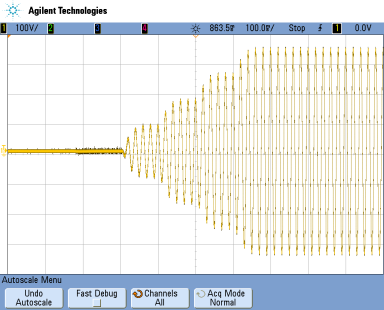

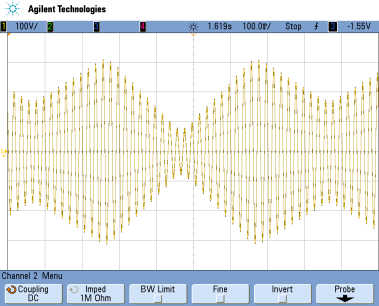

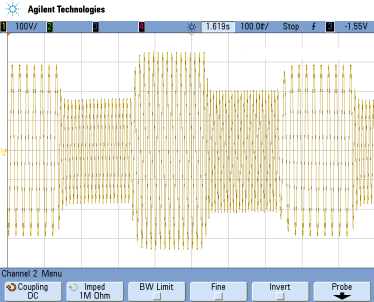

l可編程輸出（階梯、步階、漸變），實現過欠壓，過欠頻測試

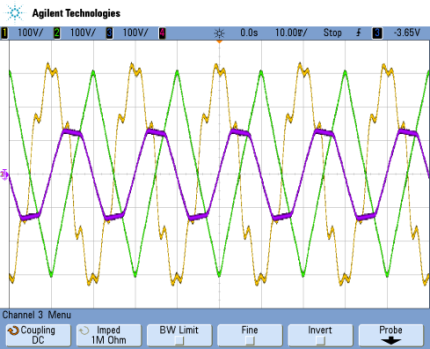

l諧波模式

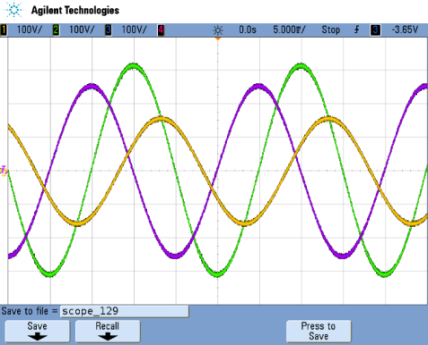

l三相不平衡測試

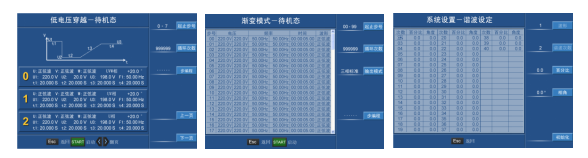

l大尺寸彩色液晶、數字鍵輸入、旋鈕操作

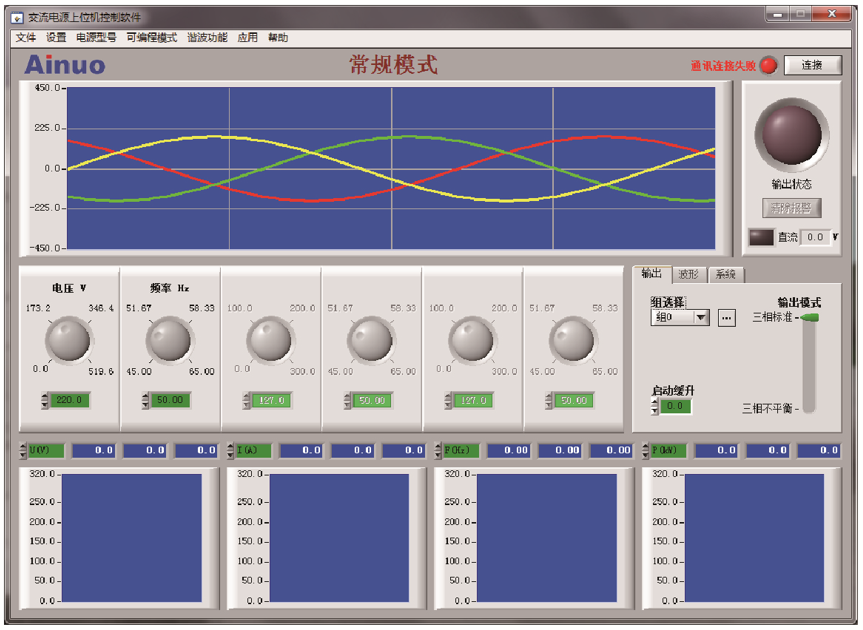

l上位機控制軟件
