?產品概述
工程師在整個設計過程中都需要依靠示波器，包括從原型機啟動到生產測試。MSO/DPO70000 系列示波器結合了非凡的信號采集性能和分析工具，擁有獨特的性能，能加速您的測量工作。
?性能指標
n模擬寬帶高達 33 GHz，上升時間快達 9 ps。支持對最新的高速串行標準的測試
n33 GHz 型號有 2 條通道提供真正的 33 GHz 實時模擬帶寬
n業界領先的采樣率和定時分辨率
n在 2 個通道上提供了 100 GS/s（33、25、23、20、16 和 12.5 GHz 型號）
n四通道同時使用性能
n高達 23 GHz 帶寬
n高達 50 GS/s 實時采樣率
n使用 MultiView Zoom? 獲得高達500百萬樣點記錄長度，便于快速導航
n最快的波形捕獲速率，每個通道最高為 >300000 wfms/s
n16個邏輯通道，為數字和模擬信號調試提供高達80ps的定時分辨率（僅限 MSO70000 系列）
n可利用獨有的iCapture® 功能通過單探頭連接查看數字通道的模擬特點
n6.25 Gb/s 實時串行觸發 – 保證指定的 NRZ 或 8b/10b 碼型第一次出現時觸發，以隔離碼型相關影響
n應用支持涉及高速串行行業標準、寬帶射頻、電源系統和內存－實現標準規定認證、測試自動化和易用性
?產品特點
n卓越的信號完整性和出色的信噪比 – 觀察波形最真實的表現
nPinpoint 觸發 – 最大限度地減少采集故障信號所用的時間，高效排除故障，縮短調試時間
n可視觸發 – 精確判定觸發，找到復雜波形中的獨特事件
n搜索和標記 – 為感興趣的信號提供波形或串行總線碼型匹配和軟件觸發
n自動串行分析選項，用于 PCI Express、8b/10b 編碼串行數據、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI® C-PHY、D-PHY 和 M-PHY
nP7700、P7600 和 P7500 三模 探測系統 – 完美匹配的信號連接性能，包含校準探頭端部功能
nP6780、P6750 和 P6717A 高性能 17 通道邏輯探頭，具有高達 2.5 GHz 的帶寬，能夠連接當前的快速數字信號（僅限 MSO70000 系列）
n前面板和后面板都有 USB 2.0 接口便于數據存儲、打印和連接 USB 鍵盤
n集成的 10/100 以太網接口用于網絡連接，視頻輸出接口用于將示波器顯示屏輸出到監視器或投影儀

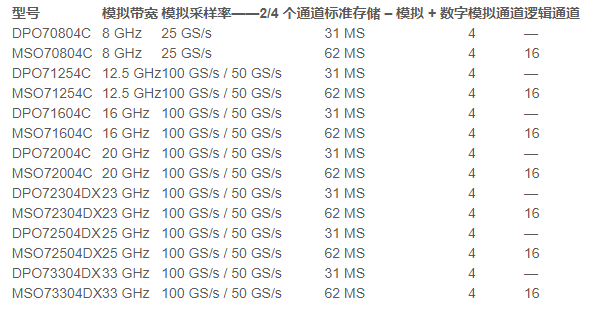

?快速選型指南（DPO/DSA/MSO70000）
?應用支持
n高速串行行業標準一致性測試
nSignalVu RF和矢量信號分析
nDDR內存總線分析
?產品應用
n包括信號完整性、抖動和定時分析在內的設計驗證
n高速復雜設計方面的設計檢定
n根據行業標準對串行數據流進行的認證測試
n內存總線分析和調試
n原型機啟動和電源驗證
n瞬態現象的研究和調查
n復雜系統的生產測試
n瞬態信號或?qū)拵漕l信號的頻譜分析
n系統啟動和驗證
n從初步操作檢查首次加電設計時開始，MSO/DPO70000 系列便提供了您需要的功能。
?無可比擬的四通道采集
nDPO70000 系列所有四條通道均達到極低的噪聲和高達 50 GS/s 的采樣率，讓信號完整性檢查和定時分析的完成得到保證，不必擔心示波器內部的噪聲和抖動會影響測試。所有四條通道上均實現高達 23 GHz 的單次帶寬，確保您可以捕獲感興趣的信號，不必擔心使用 1 或 2 個以上通道時會產生欠采樣。
n對要求最低內部噪聲和抖動的應用，100 GS/s 性能進一步降低了噪聲和抖動，提供了更多的測量余量。
?無可比擬的采集和信噪比性能
nMSO/DPO70000 系列杰出的信號完整性和卓越的信噪比確保您對測量結果樹立信心。
?可達 33 GHz，4 個通道均匹配
n帶寬增強功能可以消除直至探頭尖端的頻響不平坦。用戶可以為每個通道選擇濾波器，提供了幅度和相位校正功能，更準確地表現高速信號。此外，對需要最高測量吞吐量的應用，用戶可以禁用帶寬增強功能，目前只有泰克能夠做到這一點。
n同時在所有通道上實現高采樣率，捕獲更多信號細節（瞬態信號、不完整特點、快速邊沿）。
n對于 12.5 至 33 GHz 型號，在 2 個通道上提供了 100 GS/s 的采樣率，在所有模擬通道上提供了 50 GS/s 的采樣率。
n對于 8 GHz 型號，在所有模擬通道上提供 25 GS/s 的采樣率。
n對 MSO70000 系列，在所有邏輯通道上提供了 12.5GS/s 的采樣率。
n低抖動噪音本底和高垂直精度，為測量提供了更多的余量。
n長時間的記錄長度提供了高分辨率和更長的波形捕獲時間。
nDPO70000 系列每個通道標配 31 MS，MSO70000 系列每個通道標配 62 MS。
n8GHz 型號在全部四個通道上可選高達 125 MS，12.5 至 20 GHz 型號在全部四個通道上可選高達 250 MS；23、25 和 33 GHz 型號在四個通道上可選高達 500 MS/在兩個通道上可選高達1GS。
n在MSO70000 系列上，邏輯通道的記錄長度和模擬通道相同，實現了無與倫比的模擬和數字采集。
nMultiView 縮放功能幫助您管理長記錄，比較和分析多個波形段。
n憑借高信噪比和內部低噪音本底，MSO/DPO70000系列可以執行精確的檢定測量。調試 DUT 時，測量儀器的低噪音本底和最大信號保真度可以幫助您找到影響DUT性能的最小異常信號。對于射頻信號，噪音本底更低，動態范圍更高，使得MSO/DPO70000系列適用于更廣泛的應用。
