?產品概述

是基于RIGOL的ASIC芯片和UltraVision II技術平臺的中高端混合信號數字示波器。

?產品特點

l出色的帶寬及采樣率

MSO8000A系列數字示波器為您提供最高3GHz模擬帶寬和10GSa/s采樣率。低帶寬型號隨時可通過軟件將帶寬升級到3GHz（單通道模式），可以確保您擁有更高的信號保真度和低至100ps的分辨率（最小時基下可達到2ps），以查看微小的波形細節。

l經濟實用的眼圖預測試

用示波器進行眼圖測量可以幫助用戶直觀地顯示出數字信號的傳輸質量，從而了解系統中碼間串?dāng)_的強弱，便于在系統設計中做出改善。對于經常需要對數字信號進行質量驗證的場合，帶有眼圖功能的MSO8000A數字示波器無疑是您明智的選擇。

l 支持多樣化顯示的抖動分析

通過示波器的抖動分析功能，可以一次測量多個連續比特位并統計，高效地完成大數據量的抖動分析。

l捕獲率高達600kwfms/s

高達600,000wfms/s 的波形捕獲率，可以減少死區時間，更容易發現信號中存在的毛刺和其他偶發事件，從而極大地提高了工程師的調試效率。

l全內存硬件測量

不再局限于屏幕上可見的波形效果，針對多周期的高頻信號測試，依然能準確得到結果。

l500Mpts深存儲，多達45萬幀硬件波形錄制

MSO8000A系列標配500Mpts的存儲深度，硬件波形錄制功能采用了分段存儲技術，可以通過設定觸發條件實現有選擇性地捕獲和存儲用戶關注的信號，并在信號上標記時間，這樣既保證了捕獲的高效性，又進一步擴展了波形觀測的總時間。

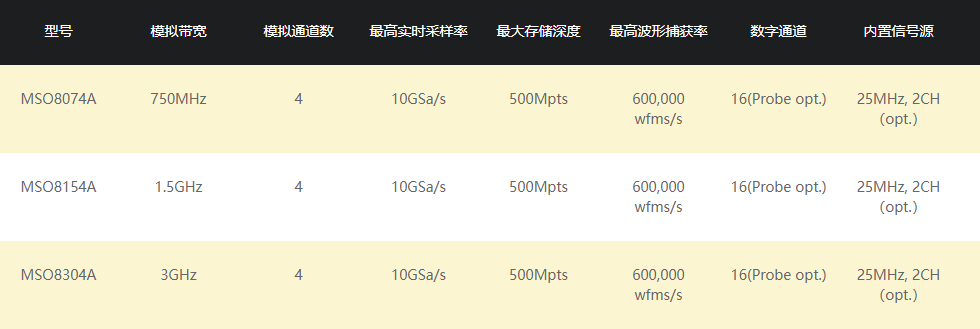

?3種型號參數對照表：
