產品概述：

n六通道同步功率分析

n基本精度：讀數的0.03%+量程的0.05%

n測量帶寬：DC，0.5Hz~1MHz

n最大電壓：1000V(DC1500V)

n規格豐富：50A/30A(標配)/5A，標配BNC接口，可選配傳感器

n液晶顯示：全觸屏體驗，顯示界面條目自定義，多種波形顯示

n數據存儲：存儲項目自定義，CSV格式導出，本機截圖保存

n完美尺寸：標準4U高度，符合系統集成要求

產品特點：

n多通道：1~6通道同步測量單元配置，可靈活配置為多通道單相、三相三x2、三相四x2、四相(DC+三相三)等模式，滿足多種負載(空調、逆變器、變頻器、電機)測量需求;

n高精度：使用高速FPGA+ARM處理器雙核處理，16位高速高精度AD轉換器，基本精度可達0.05%，最快50ms顯示數據更新周期;

n寬頻帶：交流、直流信號兩用，功率測量帶寬DC、0.5Hz~1MHz，可滿足各種標準和非標準正弦波形負載功率測量;

n多規格：單通道可測量電流30A(可選配50A、5A等規格，且支持混合搭配)，功率最小分辨力0.1mW，滿足待機功耗測量需求和額定功率測量需求

n多路諧波分析：六通道可同時進行諧波分析，最高500次諧波測量，失真度分析，可直觀顯示各次諧波含量和總含量;

n多路頻率測量：六通道可同時進行頻率測量;

n線路濾波：采用500Hz、5.5kHz、50kHz的低通濾波器，可測量PWM波形的基波值，濾掉開關電源電流高頻干擾;

n傳感器：變比功能，支持常規I-、V-V型電壓/電流互感器;支持BNC接口的IV型電流傳感器，最大輸入電壓10V，可選配大電流傳感器;

n效率計算：可同時測量設備的輸入、輸出能耗，并計算出其效率;

n電能累積：可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量。

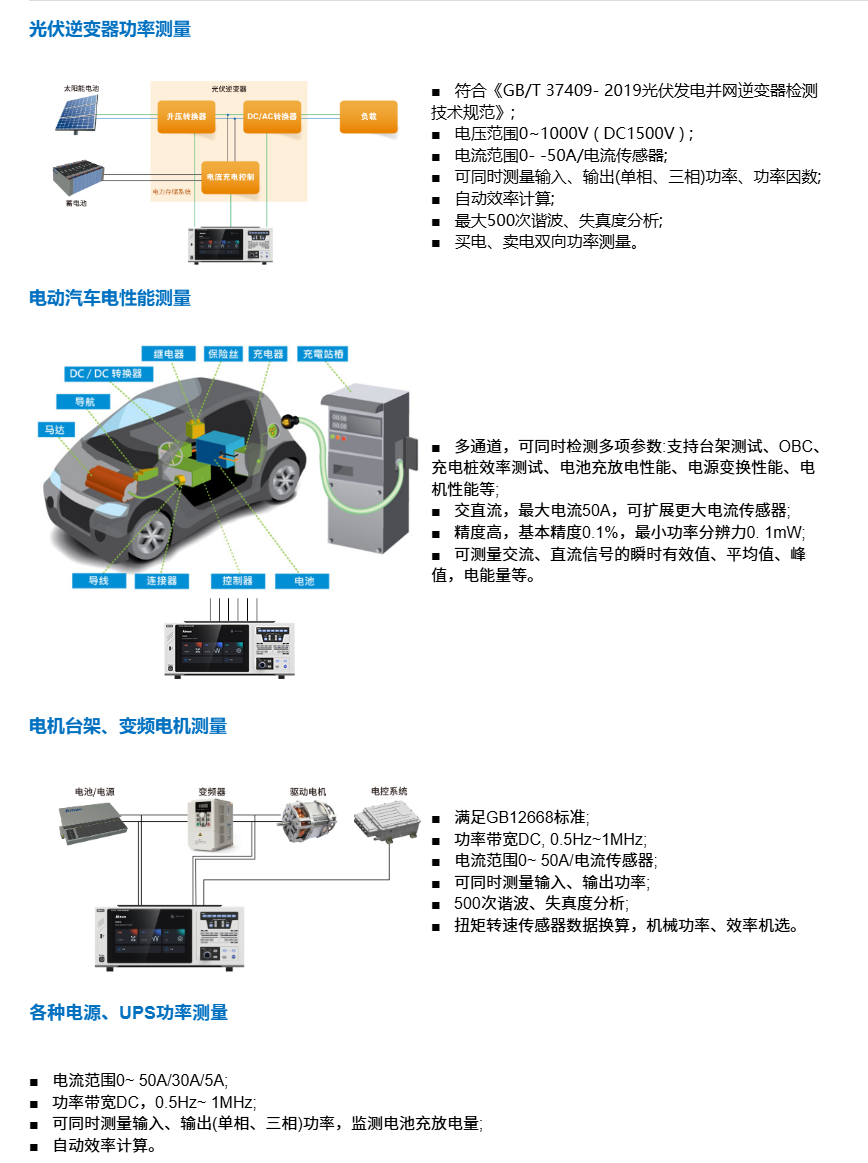

產品應用：

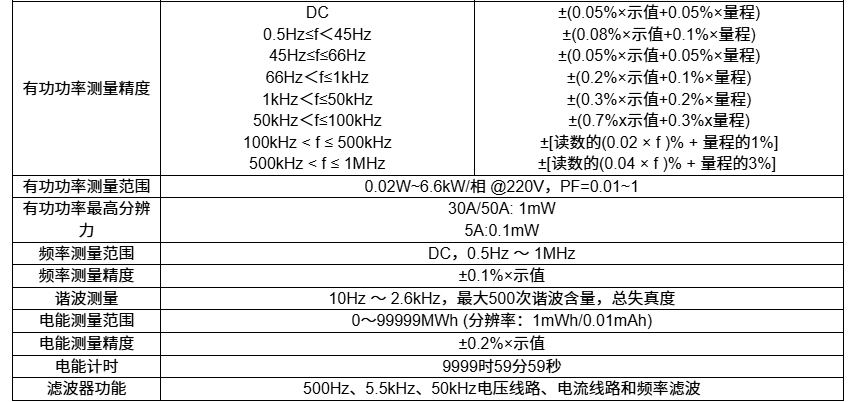

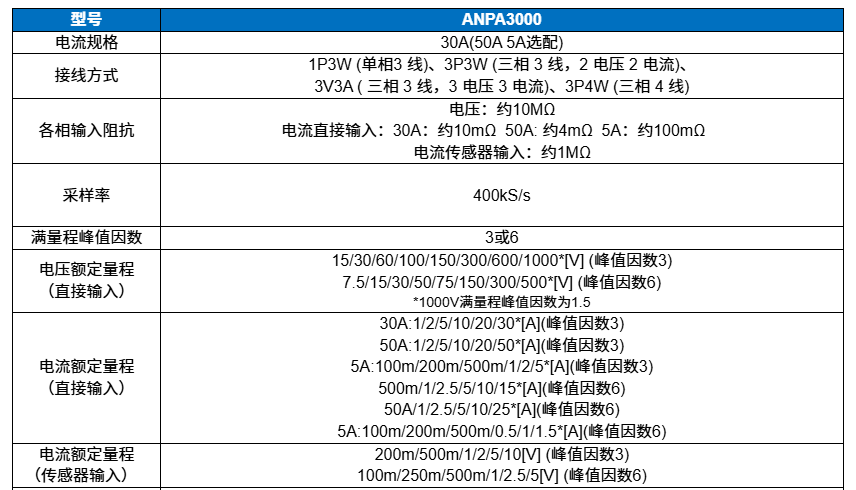

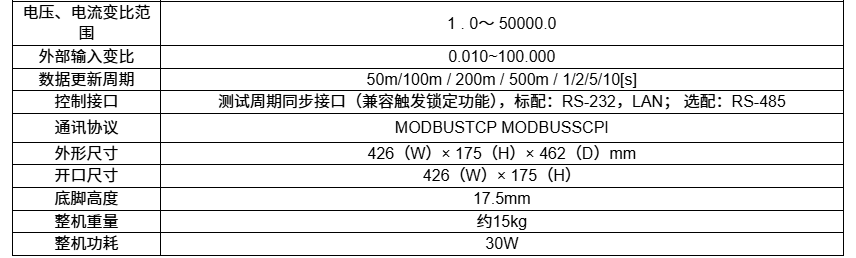

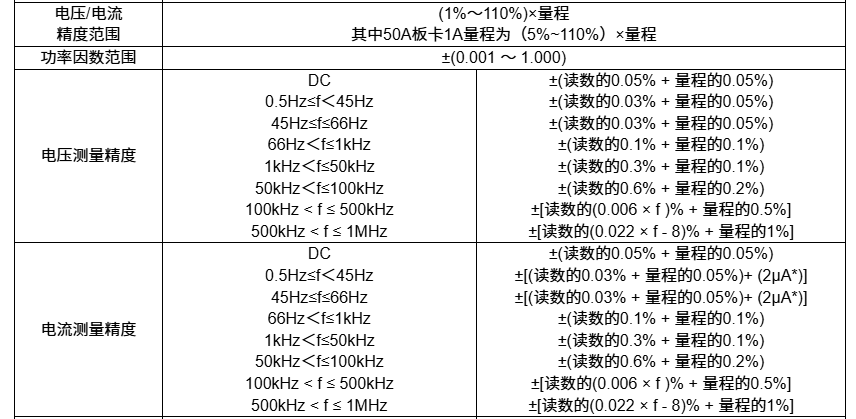

技術參數：

1. [條件]溫度:23+5°C，濕度:30%~75%RH，輸入波形：正弦波，共模電壓：0V，線路濾波器：OFF，頻率濾波器：440Hz以下ON，功率因數λ：1，峰值因數：3。預熱后。接線狀態下，調零或改變量程后。

2. 測量精度公式中f是頻率，單位kHz。

3. 當數據更新率是50ms、100ms時，所有精度加讀數的0.03%。

4. 因調零或量程改變后溫度變化的影響：電壓DC精度加量程的0.02%/C，電流DC精度加500μA/°C，外部傳感器DC精度加50pV/C，功率DC精度加電壓和電流影響的乘積。
