?產品概述

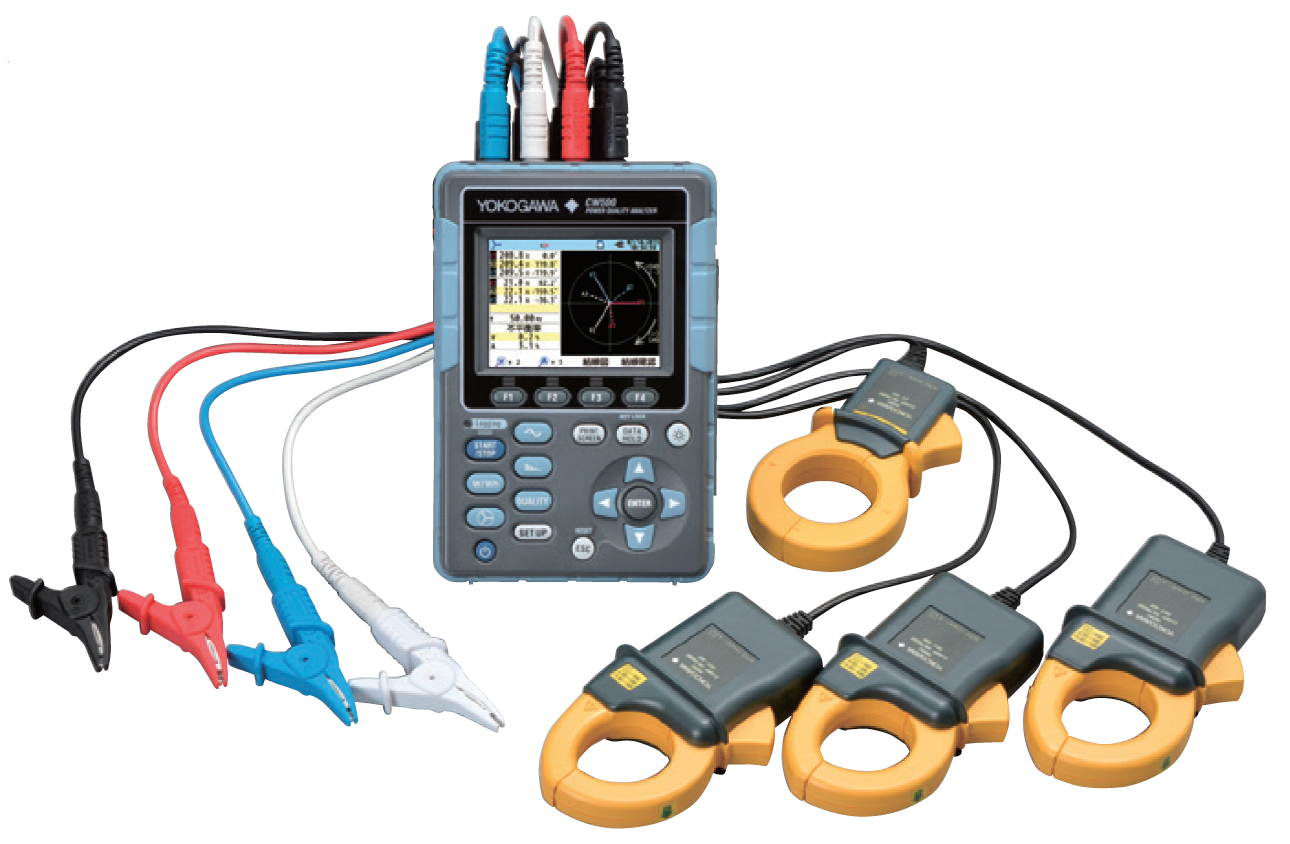

CW500電能質量分析儀是一款使用電流鉗的便攜式現場功率測量?jī)x器，適用于供電線路的功耗測量及電能質量分析?？刹蹲蕉虝r(shí)間的功率故障，符合IEC 61000-4-30 Class S標準。

?產品特點

v功率測量和記錄

v電能質量測量

v用戶支持

v數據分析和創建報告

l功率測量和記錄

① 可同時測量3通道電壓輸入、4通道電流鉗輸入及2通道直流電壓輸入。

② 可顯示電壓、電流、功率、功率因數、相位角、相位超前電容以及直流電壓輸入等項目的瞬時值、平均值、最大/最小值。顯示方式可選擇數值列表或趨勢圖。

③ 分別顯示消耗和發生的有功功率、無功功率、視在功率的積分電量。

④ 通過比較用電量和目標需求量，在儀器本體畫面上可監測實際電力需求量。

l用戶支持

n入門指南功能:

① 入門指南功能可確保測試前所進行的接線和儀器設置是安全可靠的。

② 可自動識別電流鉗的類型。

n矢量顯示:

① 可顯示電壓和電流的相位差、電壓與電流輸入通道之間的數值。

② 確認接線是否合適。

l電能質量測量

n測量供電線路上的臨時故障

① 電壓驟升、電壓驟降、電壓中斷、瞬時過電壓、突入電流等供電線路上的臨時故障現象會造成設備故障或損壞設備，CW500能以24μs的高速采樣率將這類現象作為事件捕捉，并計算有效值。

② 事件數據包括故障類型、故障發生時間或故障結束時間、測量值以及所有通道的電壓/電流波形，周期約為200ms。

③ 測量方法遵循IEC 61000-4-30 Class S標準。

n測量供電線路上的連續故障

① 諧波：測量并顯示每相電壓、電流、功率的諧波成分和總諧波，諧波次數最高可達50次。顯示方式可選圖表或列表。

② 波形：每通道的電壓/電流波形最多可顯示10或12個。

③ 不平衡率：顯示3相接線的電壓不平衡率和電流不平衡率。

nCW500Viewer(附帶PC軟件)

① 單擊屏幕上的文件數據可自動創建圖表和報告。

② 統一管理主機設置數據。

③ 借助USB通信實現實時測量。

n數據類型

① 功率數據、電能質量事件數據、主機設置數據、屏幕捕獲數據。

n存儲卡和接口

① D卡、USB通信、藍牙通信(僅限美國、加拿大和日本)。

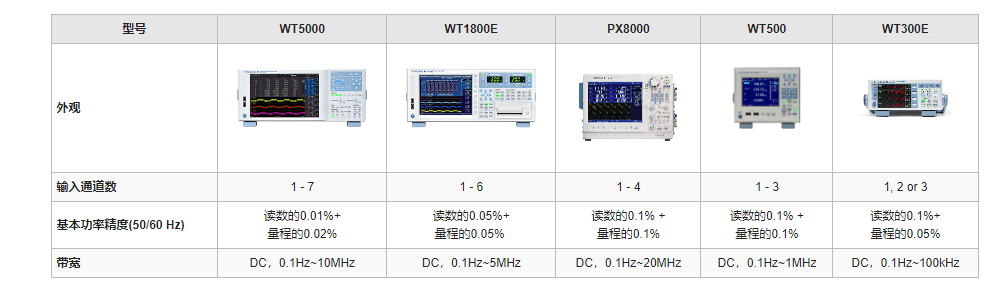

?規格對照表
