?產品概述
AN1662H新能源汽車安全性能測試儀、AN1662SD測試系統符合GB18384-2020電動汽車安全要求、GB38032-2020電動客車安全要求。
新能源汽車安全性能測試儀AN1662H具備整車絕緣、絕緣電阻、絕緣監測、電位均衡等電動汽車安規測試功能，通過交流充電槍、直流充電槍、電平臺測試夾、高壓部件測試夾等測試附件，一次性完成測試連接，可以自動或手動完成各步驟安規測試。
新能源汽車安全性能測試系統集成了AN1662H的測試功能，同時通過工控機/ESRS測控軟件、隨行裝置與遙控測試，實現電動車安規的自動化、信息化、智能化測試流程。
?產品特點
l法規性：GB18384-2020電動汽車安全要求、GB38032-2020電動客車安全要求；
l四合一：整車絕緣、絕緣電阻、絕緣監測、電位均衡，多通道測試；
l系統性：隨行裝置、信息化系統、MES對接。
★ 系統特點
n電動車四合一安規測試，并具有很好的系統擴展性
n一臺主機集成多種功能，測試速度快，安規精度高
n多通道掃描，一次接線，可完成全部安規測試項目
★ 硬件特點
n支持無線掃碼，自動識別車型，自動調取測試程序。
n支持CAN通訊，根據測試項目自動預置車輛狀態。
n定制專用測試隨行裝置、遠程測控面板、測試附件。
★ 軟件特點
n電動汽車安全測試項目流程化設置，支持自動和手動混合測試。
n本地存儲測試信息，不限制保存數量，生命周期內全保存記錄。
n預留多種數據庫MES對接，滿足測試條件下載、測試數據上傳。
n軟件測控系統支持?jǐn)?shù)據查詢、篩選、導出，支持用戶權限管理。
?產品規格
AN1662H安規測試儀
|
整車絕緣 |
測量范圍 |
0.1MΩ--999.9MΩ |
|
測量電壓 |
200Vdc---1000Vdc |
|
|
測試方式 |
雙電壓表法 |
|
|
絕緣監測 |
電阻切換 |
5檔電阻自動切換檢測 |
|
判斷方式 |
CAN通訊（選配）、人工判斷 |
|
|
絕緣電阻 |
輸出電壓 |
100Vdc--1000Vdc |
|
測量范圍 |
0.1MΩ—9999MΩ |
|
|
測試通道 |
8通道 |
|
|
電位均衡 |
輸出電流 |
直流恒流源1A |
|
測量范圍 |
0mΩ--600mΩ |
|
|
測試通道 |
10通道 |
|
|
測試方式 |
四端法 |

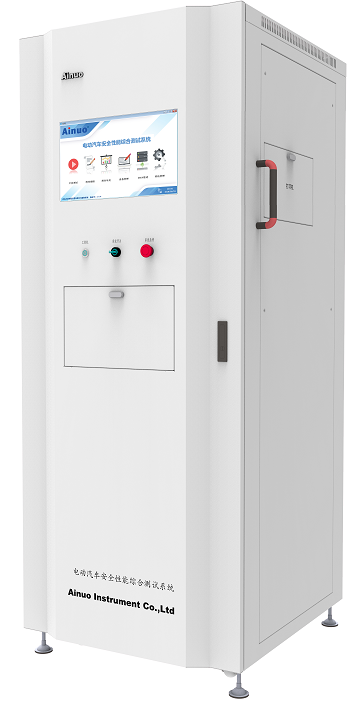

AN1662SD安規測試系統
|
序號 |
組件名稱 |
規格 |
備注 |
|
1.1 |
電動汽車安規綜合測試儀 |
AN1662H |
艾諾 |
|
1.2 |
安規測控軟件 |
ESRS |
艾諾 |
|
1.3 |
工控機 |
Intel-G1620/4G/120G |
研華 |
|
1.4 |
顯示器 |
19寸 |
DELL |
|
1.5 |
UPS |
1kW |
山特 |
|
1.6 |
報警燈 |
測試/合格/不合格 |
定制 |
|
1.7 |
打印機 |
自粘標簽打印 |
斑馬 |
|
1.8 |
無線掃描槍 |
一維/二維識別 |
斑馬 |
|
1.9 |
機柜 |
白色 |
定制 |
|
1.10 |
測試附件 |
根據需要配置 |
定制 |
|
1.11 |
隨行裝置 |
選配 |
定制 |
|
1.13 |
遙控器 |
選配 |
定制 |
|
1.14 |
Can卡 |
選配 |
定制 |
