?產品概況
AN8179F是鋰電池電芯絕緣性能的專用測試儀，具有測試速度快、失效檢出率高、失效點損傷小、結果顯示清晰等顯著特點。
?產品特點
★ 測試速度快
測試儀通過對鋰電池電芯的充電電壓波形、充電時間量兩個參數的測試，最快50ms就能完成一次檢測。
★ 檢出率高
同時，除了測試電芯絕緣失效外，針對鋰電池電芯的隔膜穿孔、雜質、邊沿毛刺等微短路工況，測試儀也能準確識別，避免有瑕疵的電芯流入下一工序。
★ 失效點損傷小

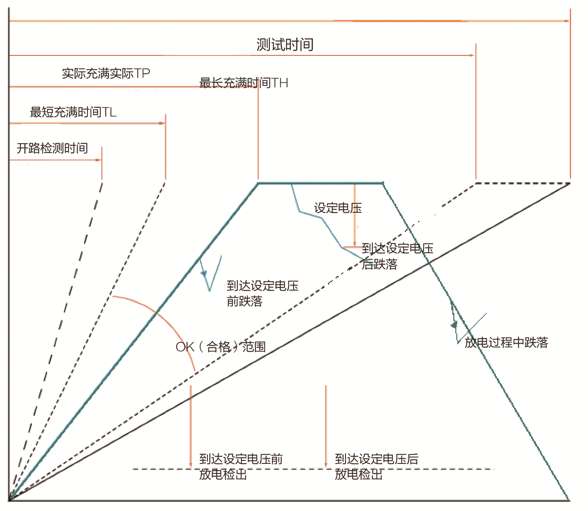

測試儀采用充電、保持、放電三個階段實時偵測電壓跌落情況，確保在發生局部絕緣失效的第一時間就能識別報警，造成微短路隱患點清除而暫時合格的假象、或微短路點過度損壞而不利于故障原因分析。
★ 結果顯示清晰
測試儀采用波形顯示、電壓跌落上下限設置、充電時間上下限設置的方式進行測試、判斷與顯示，判斷依據和結果顯示一目了然。
?產品規格
|
AN8179F |
||
|
測試電容容量 |
20nF ～6000nF |
|
|
電壓設置 |
充電電壓范圍 |
50～1000V(選配2000V) |
|
上升電壓跌落 |
0～100%，設置為0時顯示OFF，表示此項參數不參與判定。 |
|
|
保持電壓跌落 |
0～100%，設置為0時顯示OFF，表示此項參數不參與判定。 |
|
|
放電電壓跌落 |
0～100%，設置為0時顯示OFF，表示此項參數不參與判定。 |
|
|
時間設置 |
測試時間T |
10～3000ms |
|
充電時間TL、TH |
10～3000ms |
|
|
放電時間 |
最長2000ms（與電池容量有關） |
|
|
判定方式 |
電壓跌落、充電時間 |
|
|
標準參數存儲 |
100組 |
|
|
顯示器 |
8.0英寸TFT液晶，800x600點陣 |
|
|
波形顯示 |
時間-水平軸，電壓-垂直軸，8*8方格 |
|
|
接口方式 |
RS232、LAN、USB、PLC |
|
|
外形尺寸 W x H x D(mm) |
350mm*187mm*360mm |
|
