?產品概述

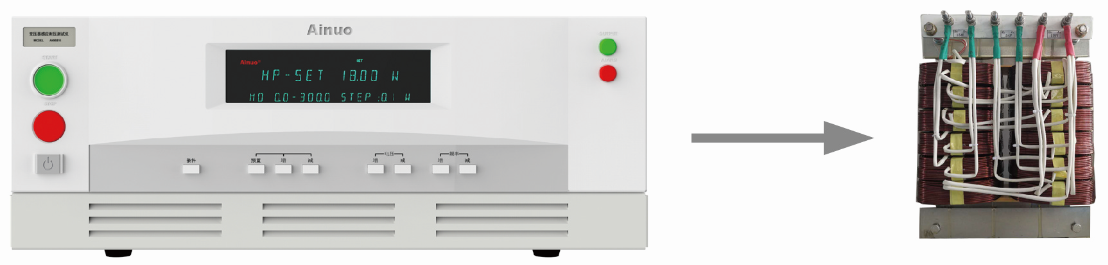

AN96810變壓器感應耐壓測試儀，是檢測變壓器縱絕緣性能的專業設備，采用多項獨有技術，具有優秀的高精度有功功率測量的能力，能夠更有效的用于某些微型電子變壓器的匝間短路判定。在微型電子變壓器中，由于匝數多(有些多達數千匝以上)，線徑細(漆包導線甚至到直徑0.1mm以下)，在短路數匝到數十匝的情況下，與正常的變壓器相比，倍頻倍壓下的測試電流變化甚小，而有功功率的變化則比較明顯(短路10匝一般變化在50%左右)。
實驗表明，有匝間短路的情況下，變壓器的功率因數變化較大，有功功率變化較大，因此可作為輔助測試手段，更準確的對變壓器的性能進行判斷。
AN96810變壓器感應耐壓測試儀所面向的對象主要是變壓器行業，相對于變壓器的主絕緣即繞組與繞組之間以及繞組與鐵芯之間的絕緣而言，變壓器的縱絕緣是指變壓器繞組具有不同電位的不同點和不同部位之間的絕緣，主要包括繞組匝間、層間和段間的絕緣性能，而國家標準和國際電工委員會(IEC)標準中規定的“感應耐壓試驗”則是專門用于檢驗變壓器縱絕緣性能的測試方法之一。電流、功率、功率因數指標都可做為變壓器匝間短路的判定依據，其中功率測量方法，可以作為最好的判定依據。
AN968變壓器感應耐壓測試儀，采用快速判斷的方式進行無損檢測，不對被測試變壓器造成損壞，在保證優質準確測試的前提下，可以有效的提高生產效率，是實驗室和變壓器生產線的理想測試設備。
?產品特點
l寬電壓范圍：200～1200V；
l寬頻率范圍：50-600Hz；
l測量功能：電壓、電流、頻率、有功功率；
l鍵鎖功能，人性化設計，防止誤操作；
l高清VFD顯示；
l標配RS232通訊接口，可選配RS485通訊接口或遙控口方式。
l變壓器感應耐壓測試
?產品規格
|
型號 |
AN96810 |
||
|
電源容量 |
1200VA |
||
|
輸入 |
電壓、頻率 |
單相兩線+PE；相電壓220V±22V；頻率50Hz±2.5Hz |
|
|
交流輸出 |
電壓、頻率 |
單相兩線，200.0～1200.0V，50.0～600.0Hz |
|
|
額定電流 |
1A |
||
|
設置精度 |
電壓 |
分辨力：0.1V，精度：1%×讀數值+0.2%×滿量程值 |
|
|
頻率 |
分辨力：0.1Hz，精度：0.1% |
||
|
測量精度 |
電壓 |
分辨力：0.1V，精度：1%×讀數值+0.2%×滿量程值 |
|
|
頻率 |
分辨力：0.1Hz，精度：0.1% |
||
|
電流 |
分辨力：0.1mA/1mA，精度：1.5%×讀數值+0.5%×滿量程值 |
||
|
功率 |
分辨力：0.01W/0.11W；精度：1.5%×讀數值+0.5%×滿量程值 （電壓量程的10%及以上&電流輸出5.0mA及以上） |
||
|
頻率穩定度 |
≤0.1% |
||
|
電壓失真度 |
線性負載：200～400V：THD≤5%；400V以上：THD≤3% |
||
|
瞬態恢復時間 |
20ms |
||
|
源電壓效應 |
≤1% |
||
|
負載效應 |
≤1% |
||
|
整機空載功耗 |
＜120W |
||
|
保護裝置 |
短路保護，過載保護，功率器件過熱保護，電流、功率超限保護 |
||
|
功能 |
顯示方式 |
VFD顯示 |
|
|
在線調節功能 |
可在線調節輸出電壓、輸出頻率 |
||
|
記憶功能 |
掉電記憶功能，可記憶上次輸出模式及參數 |
||
|
通訊接口 |
RS232（標配)、RS485（選配) 、遙控口（選配) |
||
|
環境 |
溫度、濕度 |
0～40℃，20～90%RH |
|
|
外形尺寸W×H×D(mm) |
483×200×500 |
||
|
重量(Kg) |
35 |
||
