產品特點

交直流通用寬量程設計， DC～4kHz帶寬，負載適應性更強
可靠、穩定，體積小，重量輕
測量速度快，最快0.25s刷新速率
電壓、電流變比設置功能，輕松擴展測量量程
電壓、電流、功率超限聲光報警功能，滿足現場快速識別異常產品需求
標配RS-232或RS-485串行通信口，支持MODBUS通訊， 輕松實現測試自動化
選配開關量I/O功能，實現遙控輸入以及報警信號輸出

典型應用

嚴苛工業現場型式試驗
高溫老化室測試
家用電器、商用電器生產線待機功率測量
電動工具測試
照明燈具測試

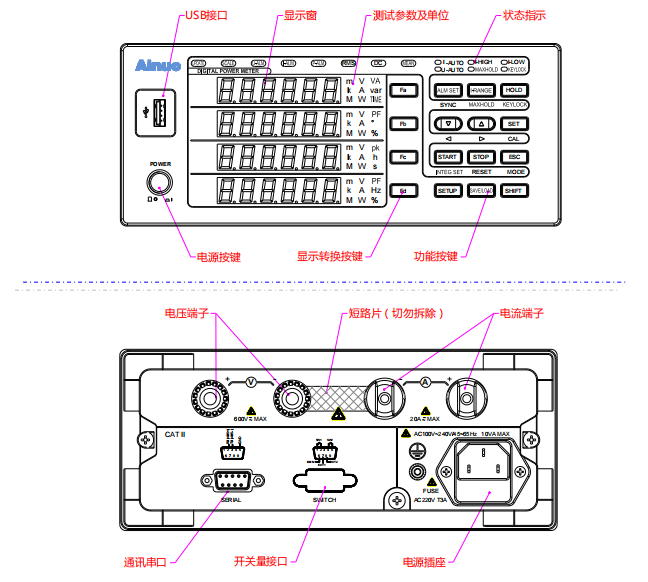

面板示意

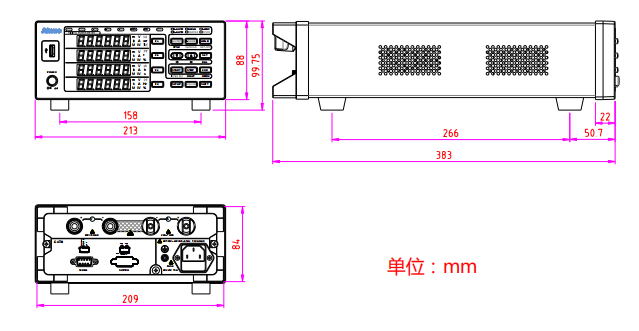

外形尺寸

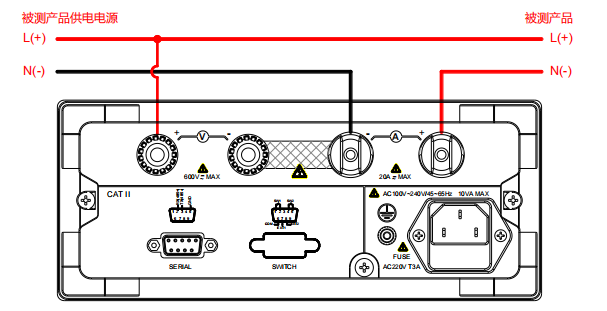

接線示意

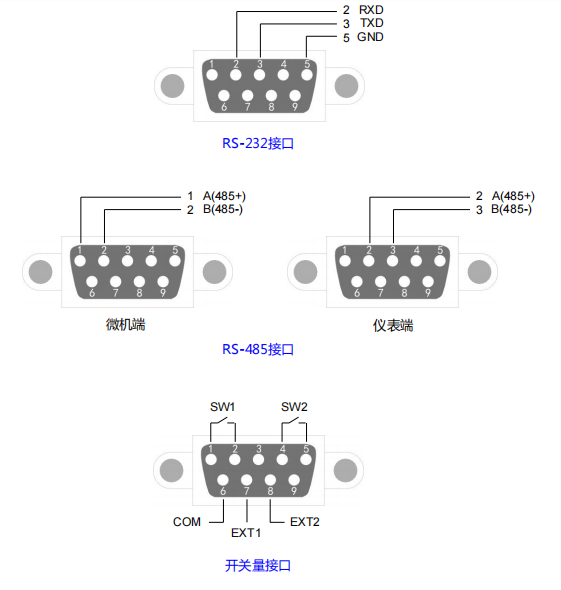

外部接口

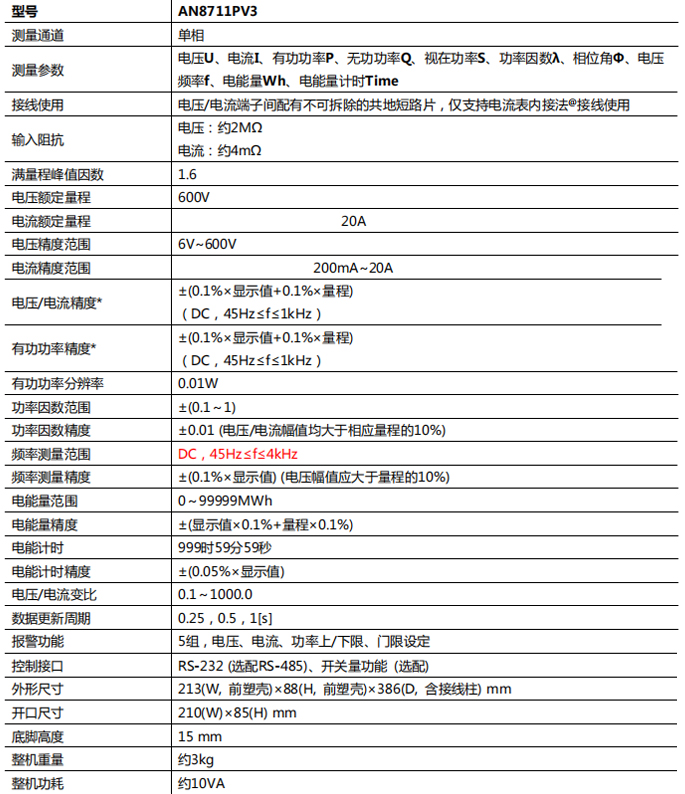

技術參數

*[精度條件]
預熱：開機15min以上
溫度： 23±5℃，濕度： 30%~75%RH ，供電電源： AC 100V~240V，45~65Hz
溫度系數： 5~18℃或28~40℃時，誤差增加±(顯示值×0.06%)/℃
*[相對擴展不確定度]
基本誤差為±0.1% （不含量程誤差） 時，對應相對擴展不確定度為0.2%
@[電流表內接法]
電壓表直接測量供電電壓，其兩端跨接于被測產品和電流表兩端，存在電流表內阻分壓測量誤差。
#[四線法]
遠距離測量時（測量儀表與被測產品距離較遠，通常大于10米），為消除測試線上的電壓降，可采用從被測產品兩端直接引 出電壓測試線的四線接線法（兩根電壓線、兩根電流線）進行測試走線。

配件

電源線
通信線
