?產品概述
高精度功率分析儀AN87330系列，采用FPGA+ARM數字處理系統，實現完全同步采樣，充分滿足市場上電機、家電、新能源等領域三相設備的測試需求，為自動化產線、集成化系統等生產環節量身打造。
?產品特點
■ 高性能、寬頻帶：誤差達0.1%，帶寬DC,0.5Hz～100kHz，滿足各種非正弦波形負載測試。
■ 真差分同步調理采樣保障超大直接測試能力，電壓0.15~1000V，電流5mA~50A/1mA~20A。
■ 選配電機扭矩轉速接口，適用于進行三相電機機械功和能耗測試。
■ 標配RS232、LAN通信接口，標準MODBUS通信協議，滿足多種協議定制需求，可選配RS485、GPIB轉換模塊。
■ 支持三相相間角度測試功能。
?測試項目
1）直流無刷電機動態測試
■ FG信號有效值、峰峰值測量，占空比計算，波形數據分析。
■ 三相反電動勢有效值、頻率測量。
■ 相間角度測試

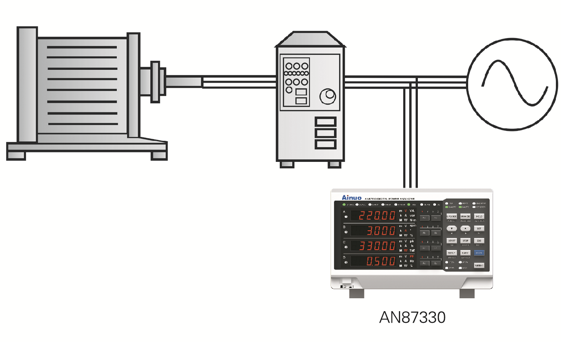

2）變頻電機、變頻器功率測量
■ 功率帶寬DC, 0.5Hz~100kHz
■ 電流范圍0~20A/電流傳感器
■ 可同時測量輸入、輸出功率
■ 50次諧波、失真度分析

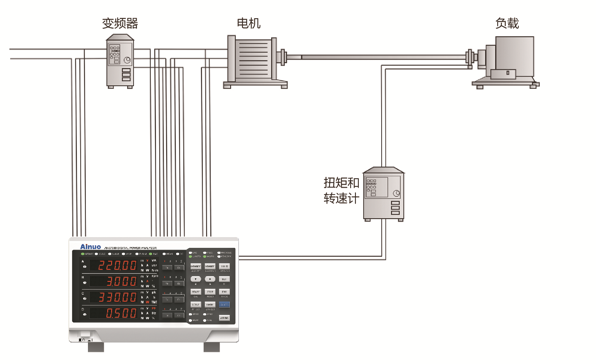

3）三相電機扭矩轉速測試
■ 支持最新型電機測試模塊，預留電機傳感器測試接口，適用于市場上絕大多數電機傳感器信號測試，單機進行三相電機效率測試，保證了信號同步，進而提升測試準確度。
?產品規格
|
型號 |
AN87330 |
|
電流規格 |
20A |
|
接線方式 |
1P3W (單相3 線)、3P3W (三相 3 線，2 電壓 2 電流)、3V3A ( 三相 3 線，3 電壓 3 電流)、3P4W (三相 4 線) |
|
各相輸入阻抗 |
電壓：約2MΩ；電流直接輸入：約10mΩ 電流傳感器輸入：約100kΩ |
|
滿量程峰值因數 |
3 |
|
電壓額定量程 （直接輸入） |
15/30/60/100/150/300/600/1000*[V]；*1000V滿量程峰值因數為1.5 |
|
電流額定量程 （直接輸入） |
100m/200m/500m/1/2/5/10/20*[A]；*20A最大量程滿量程峰值因數為1.5 |
|
電流額定量程 （傳感器輸入） |
50m/100m/200m/500m/1/2/5/10[V] |
|
電壓/電流誤差范圍 |
(1%～110%)×量程；*電壓1000V量程、電流20A量程誤差范圍為(1%～100%)×量程 |
|
功率因數范圍 |
±(0.001 ～ 1.000) |
|
電壓測量誤差 |
DC：±(0.1%×示值+0.2%×量程) 0.5Hz≤f＜45Hz：±(0.1%×示值+0.2%×量程) 45Hz≤f≤66Hz：±(0.1%×示值+0.1%×量程) 66Hz＜f≤1kHz：±(0.1%×示值+0.2%×量程) 1kHz＜f≤10kHz：±({0.07×f}%x示值+0.3%×量程) 10kHz＜f≤100kHz：±(0.5%x示值+0.5%x量程)，±[{0.04×(f–10)}%x示值] |
|
電流測量誤差 |
DC：±(0.1%×示值+0.2%×量程) 0.5Hz≤f＜45Hz：±(0.1%×示值+0.2%×量程) 45Hz≤f≤66Hz：±(0.1%×示值+0.1%×量程) 66Hz＜f≤1kHz：±(0.1%×示值+0.2%×量程) 1kHz＜f≤10kHz：±({0.07×f}%x示值+0.3%×量程) 10kHz＜f≤100kHz：±(0.5%x示值+0.5%x量程)，±[{0.04×(f–10)}%x示值] |
|
有功功率測量誤差 |
DC：±(0.1%×示值+0.2%×量程) 0.5Hz≤f＜45Hz：±(0.3%×示值+0.2%×量程) 45Hz≤f≤66Hz：±(0.1%×示值+0.1%×量程) 66Hz＜f≤1kHz：±(0.2%×示值+0.2%×量程) 1kHz＜f≤10kHz：±(0.1%x示值+0.3%x量程)，±[{0.067×(f–1)}%x示值] 10kHz＜f≤100kHz：±(0.5%x示值+0.5%x量程)，±[{0.09×(f–10)}%x示值] |
|
有功功率測量范圍及分辨力 |
4.4mW~4.4kW/相 @220V，PF=0.01~1 ，最高分辨力0.1mW |
|
頻率測量范圍及誤差 |
DC，0.5Hz ～ 100kHz，±0.1%×示值 |
|
諧波測量 |
10Hz ～ 600Hz，1～50次諧波含量，總失真度 |
|
電能測量范圍及誤差 |
0～99999MWh (分辨率：1mWh/0.01mAh)， ±0.2%×示值 |
|
電能計時 |
9999時59分59秒 |
|
濾波器功能 |
500Hz、5.5kHz電壓電路、電流電路和頻率濾波 |
|
電壓、電流變比范圍 |
1.0～ 5000.0 |
|
外部輸入變比 |
0.010~100.000 |
|
數據更新周期 |
100m / 200m / 500m / 1/2/5/10[s] |
|
報警功能 |
三相總電壓、三相總電流、三相總功率上/下限、門限設定 |
|
控制接口 |
標配：RS-232，以太網；選配：RS-485，電機測量板卡（脈沖型扭矩轉速傳感器） |
|
通訊協議 |
Ainuo3.0，Modbus，TCP Modbus |
|
機箱尺寸 |
外形尺寸213（W）× 133（H）× 400（D）mm，開口尺寸213（W）× 133（H） mm，底腳高15 mm |
