?產品概述

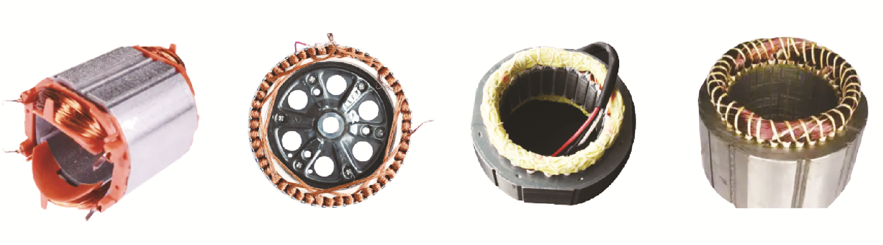

本系統適用于各類型線圈/定子的靜態測試，廣泛應用于線圈、電動車、罩極電機、串激電機、異步電機、管狀電機、直線電機、自動化產線配套等行業。
?產品特點
1、高兼容：兼容耐壓、絕緣、匝間、電阻、電感、轉向、反嵌七合一測試項目。
2、高效率：系統一次裝夾完成全部測試，支持雙工位、多工位定制，提升測試效率。
3、高性能：系統電壓調節均采用閉環反饋調節系統，保證了電壓輸出的穩定性。
4、智能化：系統支持開機自檢、遠程診斷及在線升級等智能操作，可快速定位問題、排除故障。
5、多接口：系統支持USB、RS232、LAN等接口，支持PLC仿真技術、TCP/IP網絡協議等，方便數據交互和儀表控制。
?測試項目
定子：耐壓、絕緣、匝間、電阻、電阻平衡、電感、轉向、反嵌
?產品規格
|
應用行業 |
各種類型的線圈及定子 |
||
|
產品型號 |
AN8351S |
定制參數 |
|
|
耐壓測試 |
輸出電壓 |
范圍：（300 ~ 3000）VAC，步幅：10V/步 |
5000VAC |
|
允許誤差：±（2％×設定值+5V） |
直耐 |
||
|
擊穿電流 |
范圍：（0.01~20.0）mA |
100mA |
|
|
允許誤差：±（2％×讀數值+0.3×量程） |
|
||
|
持續時間 |
范圍：（1.0~99.9）s，允許誤差：±（1％×設定值+0.1s） |
|
|
|
絕緣測試 |
輸出電壓 |
范圍：（200 ~ 1000）VDC，步幅：5V/步 |
2500V |
|
允許誤差：±（1％×設定值+5V） |
|
||
|
紋波系數 |
＜5% |
|
|
|
電阻測量 |
范圍：1.0~500MΩ |
10GΩ |
|
|
允許誤差：±（5％×讀數值+2個字） |
|
||
|
持續時間 |
范圍：（1.0~99.9）s，允許誤差：±（1％×設定值+0.1s） |
|
|
|
電阻測試 |
測試測量 |
范圍:（0.1~20k）Ω,單位Ω |
1mΩ～400KΩ |
|
允許誤差：±(0.3%×讀數值+0.1%×量程) |
|
||
|
溫度測量 |
（0.0～60.0）℃，允許誤差：±0.5℃ |
|
|
|
電阻平衡 |
計算公式 |
|電阻值-電阻平均值|/電阻平均值*100% |
其他 |
|
顯示范圍 |
0.0％～99.9％ |
|
|
|
匝間測試 |
脈沖電壓 |
范圍：（300～3000）V，步幅：100V/步 |
5000V |
|
允許誤差：±（2.5%×設定值+10V） |
|
||
|
波前時間 |
≤0.5μs |
|
|
|
采集次數 |
（1~10）次連續采集 |
1~99次 |
|
|
波形參數 |
面積、差面積，（1~10）次連續沖擊；范圍：（0～99）% |
電暈、相位 |
|
|
電感測試 |
測試范圍 |
0.0001μH-99.99kH |
|
|
允許誤差 |
0.5% |
|
|
|
測試頻率 |
100Hz,120Hz,1kHz,10kHz |
|
|
|
測試電平 |
0.1,0.3,1.0（V） |
|
|
|
轉向測試 |
判定參數 |
正轉、反轉、不轉 |
|
|
反嵌測試 |
判定參數 |
正嵌/反嵌 |
|
