?產品概述

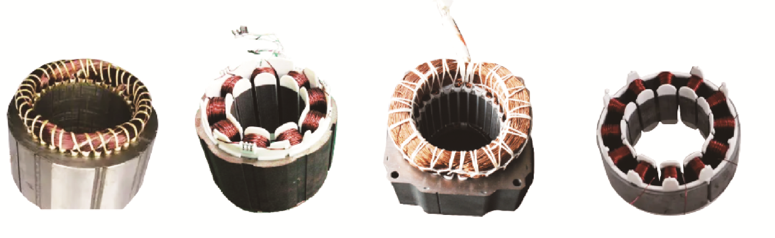

本系統適用于最低-99KP負壓條件下各類型線圈/定子的線傷檢測。系統廣泛應用于空調壓縮機定子、冰箱壓縮機定子、新能源汽車電機定子、BLDC無刷電機定子、汽車電機定子等。
?產品特點
l高真空：系統支持0~-99kPa（0~-742.5Torr）范圍內的真空度自由設定。
l高效率：耐壓、絕緣、匝間、電阻、轉向五項測試最快5秒內完成。滿足產能10000臺/天的測試需求，系統支持雙工位串行、并行配置。
l高性能：耐壓、絕緣、匝間等電壓調節均采用電壓閉環反饋調節系統，精準把控調壓升壓過程，電壓輸出更穩定，匝間測試領先國際匝間水平。
l智能化：系統支持開機自檢、遠程診斷及在線升級等智能操作，可快速定位問題、排除故障。
l多接口：系統自帶USB、RS232、LAN等接口，支持PLC仿真技術、TCP/IP網絡協議等，方便數據交互和儀表控制。
?產品特點
定子：耐壓、絕緣、匝間、電阻、電阻平衡、電感、轉向、反嵌
?產品規格
應用行業
各種類型的線圈及定子
產品型號
AN8321S
定制參數
耐壓測試
輸出電壓
范圍：（300 ~ 3000）VAC，步幅：10V/步
5000VAC
允許誤差：±（2％×設定值+5V）
直耐
擊穿電流
范圍：（0.01~20.0）mA
100mA
允許誤差：±（2％×讀數值+0.3×量程）
持續時間
范圍：（1.0~99.9）s，允許誤差：±（1％×設定值+0.1s）
絕緣測試
輸出電壓
范圍：（200 ~ 1000）VDC，步幅：5V/步
2500V
允許誤差：±（1％×設定值+5V）
紋波系數
＜5%
電阻測量
范圍：1.0~500MΩ
10GΩ
允許誤差：±（5％×讀數值+2個字）
持續時間
范圍：（1.0~99.9）s，允許誤差：±（1％×設定值+0.1s）
電阻測試
測試測量
范圍:（0.1~20k）Ω,單位Ω
1mΩ～400KΩ
允許誤差：±(0.3%×讀數值+0.1%×量程)
溫度測量
（0.0～60.0）℃，允許誤差：±0.5℃
電阻平衡
計算公式
|電阻值-電阻平均值|/電阻平均值*100%
其他
顯示范圍
0.0％～99.9％
匝間測試
脈沖電壓
范圍：（300～3000）V，步幅：100V/步
5000V
允許誤差：±（2.5%×設定值+10V）
波前時間
≤0.5μs
采集次數
（1~10）次連續采集
1~99次
波形參數
面積、差面積，（1~10）次連續沖擊；范圍：（0～99）%
電暈、相位
電感測試
測試范圍
0.0001μH-99.99kH
允許誤差
0.5%
測試頻率
100Hz,120Hz,1kHz,10kHz
測試電平
0.1,0.3,1.0（V）
轉向測試
判定參數
正轉、反轉、不轉
反嵌測試
判定參數
正嵌/反嵌
